Digitals может похвастаться возможностью, которая встречается далеко не во всех программах подобного класса. Речь идет о возможности просмотра карты в трехмерном виде.
Разумеется, трехмерный просмотр имеет смысл только если карта собирается с учетом высотной составляющей. Если вы просто оцифровываете бумажную карту и не предпринимаете никаких действий для правильного заполнения фиксированного параметра “Z” (то есть не используете интерполяцию или переприсвоение высот), то, вероятнее всего, ваша карта будет “плоской” и просмотр ее в 3D не будет имеет никакого смысла.
Если вы используете для составления карты стереосбор, то дополнительных усилий прилагать скорее всего не придется. Оператор во время сбора обязательно “садит” марку (курсор) по высоте и все объекты приобретают правильные координаты Z. Вместе с тем, в процессе редактирования карты возможно внесение некоторых ошибок. В этом случае возможность отображения карты в трехмерном виде становится удобным средством визуального контроля правильности сбора.
Чтобы переключить рабочее окно карты в трехмерный вид, воспользуйтесь командой меню > . Для выхода из режима выполните эту команду повторно.
Рассмотрим особенности отображения карты в трехмерном режиме:
Знаки типа Одиночный символ отображаются в виде точек.
Подписи объектов карты не отображаются.
На отображение линейных знаков влияет текущий режим просмотра карты (, , ).
Объекты на слоях типа Сетка ЦМР также отображаются с учетом текущего режима просмотра: в виде точек, в виде сетки или в виде закрашенной поверхности. Кроме этого, при отображении сетки ЦМР можно задействовать режим .

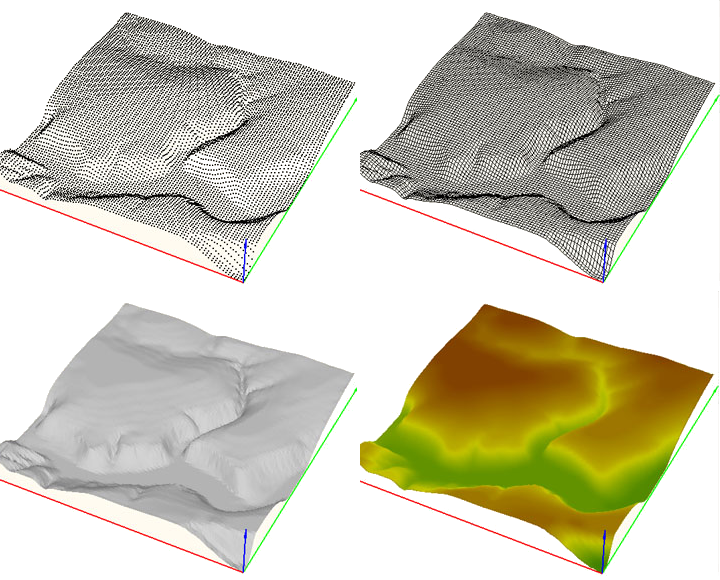

Пример отображения сетки приведен на Рис.10.2. Иллюстрации позаимствованы с сайта поддержки программы Digitals.
На объект типа Сетка ЦМР можно наложить текстуру, то есть фотографическое изображение поверхности. Для этого следует пометить объект сетки, выполнить команду контекстного меню и указать в диалоге файл ориентированного растра (или ортофотоплан).
Объекты типа Триангуляционная сеть (TIN) отображаются в виде сетки треугольников. В зависимости от режима просмотра треуольники могут отображаться закрашенными.
Для изменения масштаба отображения и перемещения карты в рабочем окне можно пользоваться клавишами + (плюс) - (минус), соответствующими кнопками на панели инструментов или колесиком мыши. “Ухватившись” мышью в свободной части рабочего окна, карту можно вращать. Кроме того, из контекстного меню можно включить режим автоматического вращения карты.
Параметры виртуальной камеры, из которой осуществляется просмотр, также можно настроить из контекстного меню рабочего окна карты.
Масштаб отображения по высоте можно поменять из контекстного меню, для чего щелкните правой кнопкой в рабочем окне карты и выберите команду . Перепад высот в карте по сравнению с ее размерами в плане, как правило, невелик. Поэтому, для лучшего отображения, можно установить подходящий коэффициент масштаба.
Наконец, возможен просмотр трехмерной карты в стереорежиме, который также включается в контекстном меню рабочего окна.
Возможности редактирования в режиме трехмерного просмотра карты ограничены. Вы можете помечать объекты, удалять их и работать с буфером обмена. Возможность производить сбор или редактировать узлы помеченных объектов не предусмотрена.
