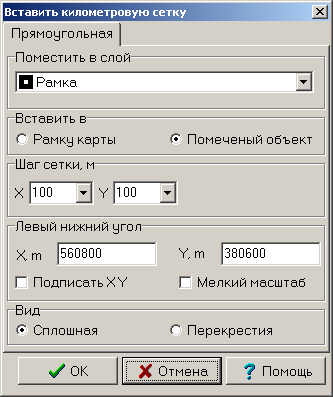

Сетка координат является непременным атрибутом любого картографического изображения. Для создания сетки координат в программе имеется команда > . После выбора команды открывается диалог, позволяющий задать необходимые опции. Пример диалога показан на Рис.7.11. Рассмотрим его опции.
В списке выбора Поместить в слой следует выбрать слой, в который будет помещена сетка. По умолчанию программа пытается предложить первый найденный слой типа Рамка и легенда.
В группе выбора Вставить в предлагается выбрать ограничивающий объект, в который будет вставляться сетка. Обычно это рамка карты, хотя можно вставлять сетку в произвольный предварительно помеченный полигон. Например, часто требуется вставить сетку таким образом, чтобы она выходила за рамку карты, заканчиваясь на внешней рамке зарамочного оформления.
В группе Шаг сетки следует выбрать (или ввести) требуемый шаг координатной сетки. Как правило он выбирается таким образом, чтобы линии сетки располагались на расстоянии 10 сантиметров друг от друга. При необходимости, можно выбрать различный шаг по каждой из осей.
В группе Левый нижний угол можно задать координаты соответствующего угла. По умолчанию, программа сама расчитывает эти координаты на основании выбранного шага сетки.
В группе Вид следует указать, как будет строиться сетка: в виде сплошных линий или в виде перекрестий.
Если отметить галочку Подписать XY, то программа вынесет на карту подписи координат сетки. Подписи выносятся из фиксированных параметров -4 “X” и -3 “Y”, всегда возвращающих реальные координаты. Это обстоятельство позволяет использовать сетку в шаблонах зарамочного оформления, о которых мы говорили выше.
Если дополнительно установить галочку Мелкий масштаб, то подписи формируются немного иначе - в формате, принятом для мелкомасштабных карт. В этом случае программа вычисляет и выносит подписи значений километров. Эти значения заносятся в первые два параметра, доступные для слоя, используемого для вставки сетки координат.
