При оформлении карты часто возникает необходимость добавить в нее таблицу условных обозначений (ее еще называют легендой). Легенда представляет собой сгруппированные в строки и столбцы образцы условных знаков, используемых в карте, а также пояснительных надписей к ним. Для автоматического создания легенды в Digitals предусмотрена команда Вставка > Условные обозначения….

После выбора команды из меню программа запросит в диалоге размеры образца, то есть его ширину и высоту. Если высота образца не задается, то она принимается равной ширине. В этом случае образцы будут иметь форму квадратов. Размеры образцов задаются в миллиметрах.

После нажатия кнопки ОК программа просмотрит список слоев карты и создаст образец с описанием для каждого слоя. Поскольку классификаторы могут содержать большое количество слоев, то существует возможность построить легенду только для реально задействованных в карте слоев. Для этого в диалоге установите галочку Только активные слои.

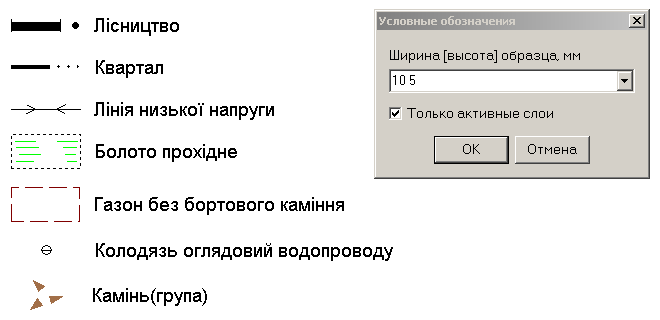

Пример построения показан ниже на рисунке. Как можно видеть, форма образца зависит от типа слоя. Для полигонов это прямоугольник (или квадрат), для полилиний это отрезок, для точечных слоев это одиночный символ. В качестве пояснительной надписи используется имя слоя (в действительности, выносится подпись для фиксированного параметра с кодом -5 “Слой”).
