Вставка номенклатурной рамки

Эта возможность преимущественно используется для оформления мелкомасштабных карт, создаваемых в государственной системе координат в стандартной разграфке (трапециями). К таким, например, относятся топографические карты масштабов 1:10000, 1:25000 и мельче. Также имеется режим, который поможет оформить карту, создаваемую в местной системе координат.

Чтобы вставить рамку:

  1. Выполните команду Вставка > Номенклатурная рамка…. Откроется диалоговое окно Создать рамку, пример которого показан на Рис.7.10.

    Диалог может работать в двух режимах:

    • Трапеция

    • Прямоугольная

    В режиме работы Прямоугольная можно задать масштаб, координаты левого нижнего угла и размер рамки. В результате будет построено зарамочное оформление для прямоугольного листа карты, которое включает внешнюю рамку карты, необходимые подписи и выходы сетки координат. Вы можете исследовать этот режим самостоятельно.

    Далее мы будем говорить о режиме Трапеция.

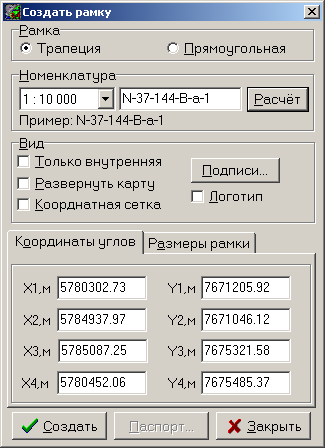

    Рисунок 7.10. Диалог создания номенклатурной рамки

    Диалог создания номенклатурной рамки

  2. В соответствующих полях, выберите масштаб и введите номенклатуру карты.

  3. Нажмите кнопку Расчет. Программа расчитает координаты углов трапеции, а также ее размеры. Расчитанные величины можно посмотреть в нижней части окна на закладках Координаты углов и Размеры рамки.

  4. Нажмите кнопку Подписи…, чтобы откорректировать текстовую часть зарамочного оформления. Ее заготовка хранится в файле frame.txt в программной папке.

  5. При необходимости установите дополнительные опции в группе Вид:

    Только внутренняя

    Установка данной галочки означает, что будут настроены только координаты рамки карты, без построения зарамочного оформления. Аналогичного эффекта можно добиться через Карта > Свойства…, о чем рассказывалось в разделе «Рамка» Гл.4, «Основы работы с картой».

    Развернуть карту

    Разворачивает объекты карты таким образом, чтобы зарамочное оформление было параллельно краям листа при распечатке.

    Предупреждение

    Установка галочки Развернуть карту приведет к тому, что координаты объектов карты будут искажены. Обязательно сделайте копию карты перед применением данной опции.

    Координатная сетка

    Вставляет сетку координат в виде сплошных линий.

    Логотип

    Вставляет логотип, который берется из файла Logotype.dmf из программной папки. Включение данной опции позволяет автоматически вставить эмблему вашей фирмы.

  6. Нажмите кнопку Создать, чтобы выполнить вставку. Созданные элементы номенклатурной рамки размещаются на слоях типа Рамка и легенда.
