Вынос в натуру

Теперь заглянем в меню Вставка и рассмотрим команды, помогающие осуществить вынос в натуру и оформить соответствующий отчет.

Промеры и схема…

Команда открывает диалог, в котором можно выбрать один из режимов построения:

  • Промеры

    В этом режиме будут вставлены промеры от точки стояния до контура. Точку стояния и контур следует пометить до вызова диалога. После нажатия кнопки ОК в карту будут вставлены промеры с подписью длин линий.

    Примечание

    Подписи длин линий в данном случае выносятся из фиксированного параметра с кодом -1 “Длина”. Включение настройки Показывать длины с углами на закладке Вид в диалоге настроек программы позволяет отобразить вместе с длинами дирекционные углы.

  • Схема измерений

    В этом режиме предварительно требуется пометить линию, которая послужит базовым направлением, и контур, подлежащий выносу. После нажатия ОК программа вставит промеры с подписями длин линий и углов относительно базового направления.

    По умолчанию вычисляются левые углы. Установите галочку Круг право, если требуются правые.

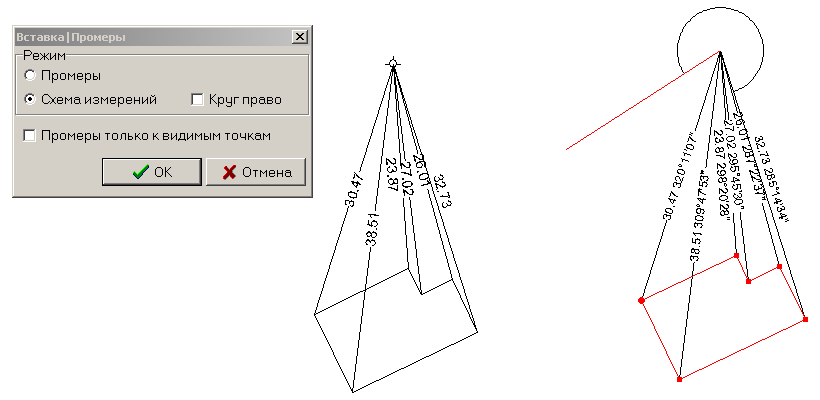

Пример вставки промеров и построения схемы измерений показан на рисунке ниже.

Перпендикуляры

Позволяет опустить перпендикуляры из каждого узла (точки) объекта на другие объект(ы). Обычно используется для опускания перпендикуляров от точек контура отвода на линию оси.

Перед вызовом команды следует пометить объект или несколько объектов, которые представляют собой ось. Затем (последним) следует пометить контур отвода. Пример построения приведен на Рис.7.3.

Длины линий опущенных перпендикуляров можно получить в виде удобной таблицы. Ищите далее в этой главе описание команды Вставка > Таблица > Настраиваемая… для того, чтобы узнать как это сделать.

Внутренние углы

Команда вставляет во все помеченные объекты подписи значений внутренних (острых) углов. Для этого программа создает специальный слой с именем “Внутренний угол”, где размещает объекты в виде секторов круга. В параметр этих объектов заносится вычисленное значение угла и выносятся подписи. Объекты можно редактировать и удалять, как и все прочие в карте.

Перед вставкой программа запросит в диалоге формат отображения точности угла.

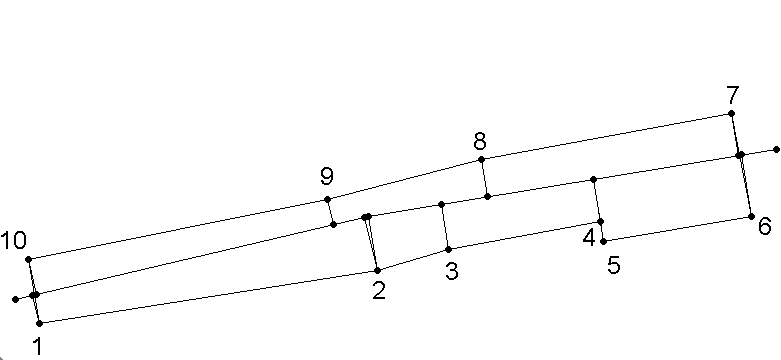

Рисунок 7.3. Вставка перпендикуляров

Вставка перпендикуляров
