Построение точки по двум или трем известным расстояниям (линейная засечка).
Соберите в карте базовый объект (полилинию) соединяющую точки, от которых имеются промеры.
Выполните команду и в появившемся диалоге через пробел введите значения промеров. Промеры следует указывать в порядке, соответствующем регистрации точек собранного на первом шаге базового объекта.
Если промеров два и построение возможно (то есть окружности с радиусами заданными данными промерами пересекаются), то будут построены две точки, расположенные по обе стороны от базовой линии. Ненужную точку просто удалите обычными средствами. Если построение невозможно, то программа предложит ввести значения промеров снова.
Если промеров три, то программа построит точку на пересечении трех окружностей, произведя усреднение и выдав числовое значение невязки на экран. Обратите внимание на это число, большое его значение наверняка указывает на ошибку в ваших промерах.
В обоих случаях, после окончания построения будет задан вопрос о том, следует ли удалить базовую линию. Ответьте Да, если не планируете других построений от данных точек.
Примечание
В описанной выше засечке, как и в большинстве других, вновь созданные объекты окажутся на текущем слое, который определяется слоем последнего помеченного объекта. Перенесите их на требуемый слой. Вместе с тем, ряд засечек позволяет задать слой для построений явно.
Команда позволяет построить точки вдоль некоторой линии, откладывая углы от базового направления. Может использоваться для определения точек, недоступных для непосредственного измерения (например, из-за водной преграды).
Пометьте линию, вдоль которой будут строиться точки.
Пометьте линию, от которой будут откладываться углы.
Вызовите команду и в появившемся окне укажите углы. Рисунок ниже иллюстрирует принцип построений.

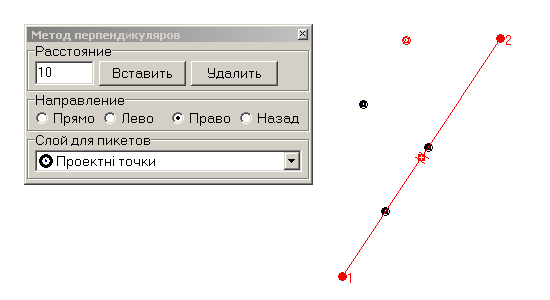

Может использоваться при построениях вдоль вытянутых объектов (например дорог), а также при обмере зданий.
Пометьте линию из двух точек, задающую базовое направление (или замаркируйте один из сегментов полилинии) и вызовите команду.
В появившемся окне укажите слой, на котором будут создаваться точки.
Укажите направление и расстояние для построения и нажмите кнопку .
Повторите предыдущий пункт требуемое число раз.
Каждая следующая точка строится относительно предыдущей. Например, на рисунке ниже точки на слое “Проектні точки” построены через 10 метров по направлению Прямо, Прямо, Лево, Право.

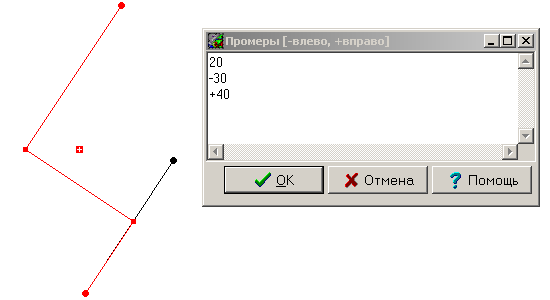

Данный способ похож на с той разницей, что строиться будет полилиния, а не точки. Может использоваться для построения прямоугольных объектов (например зданий) по известному базису (одной из сторон здания) и промерам длин всех других сторон.
Пометьте базовую линию и вызовите команду.
В диалоге в столбик укажите откладываемые от первой точки базовой линии расстояния. При этом значение без знака будет откладываться в направлении параллельном базовой линии, а значения со знаками - (минус) и + (плюс) будут откладываться влево и вправо соответственно. Смотрите рисунок ниже для примера.
- ,
Команды позволяют вставить дугу в помеченную полилинию. Вставляемая дуга заменяет часть полилинии.

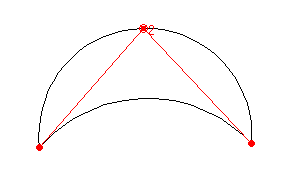

Замаркируйте точку на полилинии и вызовите одну из команд. Замаркированная точка будет служить точкой пересечения касательных к вписанной дуге или точкой середины описанной дуги, как проиллюстрировано на рисунке ниже.
Позволяет вставить дугу в полилинию, явно задав ее радиус. Может использоваться при проектировании линейных сооружений.
Замаркируйте сегмент полилинии (две последовательные точки), вызовите команду и укажите в диалоге радиус вставляемой дуги.

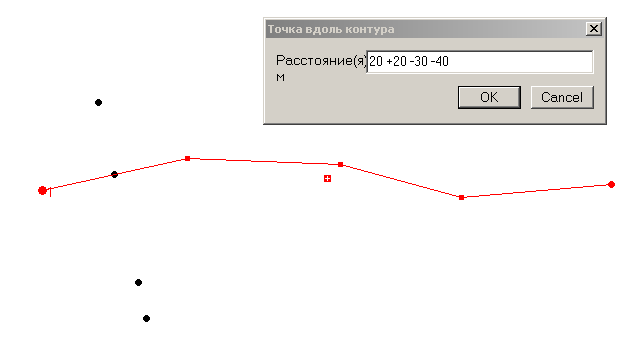

Еще одна вариация на тему . Команду удобно использовать для построения отводов линейных сооружений, например железных дорог, точки которых часто задаются расстояниями вдоль основного пути (от некоторого начального пикета) и по перпендикуляру.
Пометьте базовый объект (полилинию).
Замаркируйте точку, относительно которой будут откладываться расстояния (или не маркируйте ничего, если начальная точка совпадает с первой точкой базового объекта).
Вызовите команду, затем в диалоге задайте расстояние вдоль базового объекта и, через пробел, промеры по перпендикуляру. При этом значения со знаками + (плюс) и - (минус) будут означать направление влево и вправо от направления базовой линии соответственно. Ниже на рисунке показан пример.

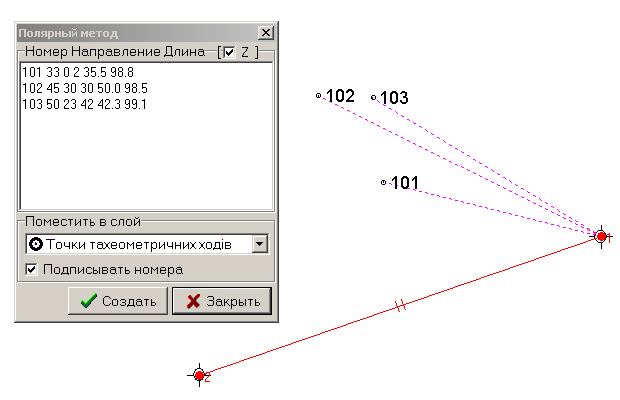

Позволяет прямо в карте создавать пикеты, снятые в поле методом полярной засечки (то есть углом и расстоянием). Таким образом можно нанести съемку, записанную в полевой журнал.
Примечание
Для расчета больших объемов тахеометрической съемки в составе ПО Digitals имеется отдельный модуль Geodesy. Применять его особенно удобно при наличии файла измерений, импортированного из электронного тахеометра.
Пометьте линию задающую направление, относительно которого были выполнены измерения углов. Расстояния будут откладываться от первой точки помеченной линии.
Вызовите команду и в появившемся окне укажите слой в котором будут создаваться пикеты. Включите галочку Подписывать номера, если хотите сразу при создании выносить в карту подписи номеров пикетов.
В основной части окна введите данные по одной строке на пикет в виде Номер_пикета Направление Длина, разделяя значения пробелом.
Если у вас есть высоты пикетов, то можете ввести и их. Высоты при построении будут записаны в соответствующий параметр. Задав высоты, не забудьте включить галочку Z, иначе программа рискует не разобраться, какие значения относятся к длинам, а какие к углам.
После ввода всех данных нажмите кнопку . Принцип построения проиллюстрирован ниже на рисунке.
Позволяет создавать прямоугольники. Команда вызывает окно в котором можно выбрать слой для вставки и задать размеры прямоугольника, вписав их в поле ввода через пробел. Изменяя третье, необязательное, значение Смещение, можно создавать прямоугольники со сдвигом по отношению к первому созданному.
- ,
Команды позволяют построить контур полигона с помощью промеров (фактически, линейных засечек) от точек другого известного контура. Могут применяться для построения контуров строений внутри земельного участка от поворотных точек самого контура участка, или наоборот, для построения контура участка от контуров строений, находящихся внутри него.
Пометьте известный контур. Для удобства, подписи номеров его узлов (точек) лучше вынести на карту заранее.
Вызовите команду и введите данные промеров по одной засечке на строку в виде НомерТочки1 Промер1 и так далее, разделяя значения в строке пробелом.
После того, как ввели все промеры, нажмите . Если все в порядке, то программа вычислит все линейные засечки и построит контур.
Примечание
Тестовый пример построения данных видов засечек имеется в дистрибутиве программы. Откройте файл
PolygonByDistances.dmfиз подпапкиMaps\Samplesпрограммной папки и поэкспериментируйте с данными командами самостоятельно.
Позволяет построить поперечные сечения рельефа в заданных точках вдоль оси трассы. Порядок работы следующий:
Пометьте базовую линию (ось) и вызовите команду.
В открывшемся диалоге укажите слой для вставляемых линий сечений (перпендикулярных оси линий) и слой для пикетов.
Из выпадающего списка Построение сечений выберите режим создания:
- Через заданное расстояние
В этом случае сечения будут строиться через одинаковое расстояние, указанное в поле Интервал. Кроме этого, вы можете задать условное значение начала отсчета трассы в поле Отсчет.
- В характерных точках (пикетах)
В этом варианте сечения будут построены в точках поворота оси трассы.
Нажмите кнопку .

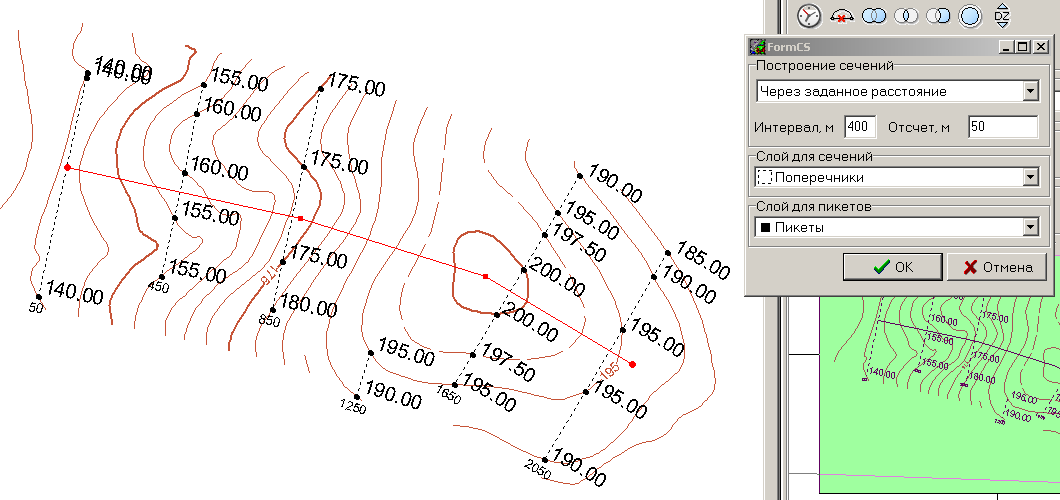

Программа построит перпендикуляры к оси в требуемых точках, затем найдет объекты с которыми пересекаются построенные перпендикуряры и создаст пикеты с высотами в точках пересечения. Пример показан ниже на Рис.7.2.
Примечание
Линия сечения строится “в бесконечность”, до пересечения с наиболее удаленными от оси объектами карты (в данном случае горизонталями). Поэтому желательно каким-либо образом ограничить карту, например, обрезав ее до нужных размеров.
Возможно и нестандартное применение команды. Например, можно построить перпендикуляры от оси к линии отвода или к любым другим контурам.
Пометьте две линии (два объекта из двух точек) и выполните команду. Программа условно продлит линии в бесконечность и построит точку на пересечении получившихся прямых.
Как вариант, вместо пометки второй линии вы можете пометить полилинию и замаркировать один из ее сегментов.
