Программа предназначена для полуавтоматической векторизации сканированных изображений. Программ подобного класса на рынке достаточно много, но, по сравнению с аналогами, алгоритмы и идеология Topotracer ориентированы, в первую очередь, на работу с картографическим материалом.
Запускается модуль путем выбора пункта Полуавтоматический
векторизатор из программной группы
Digitals, установленной в меню
Пуск. Альтернативный вариант - это запуск
исполняемого файла Topotracer.exe из папки
Topotracer, находящейся в программной папке. Внешний

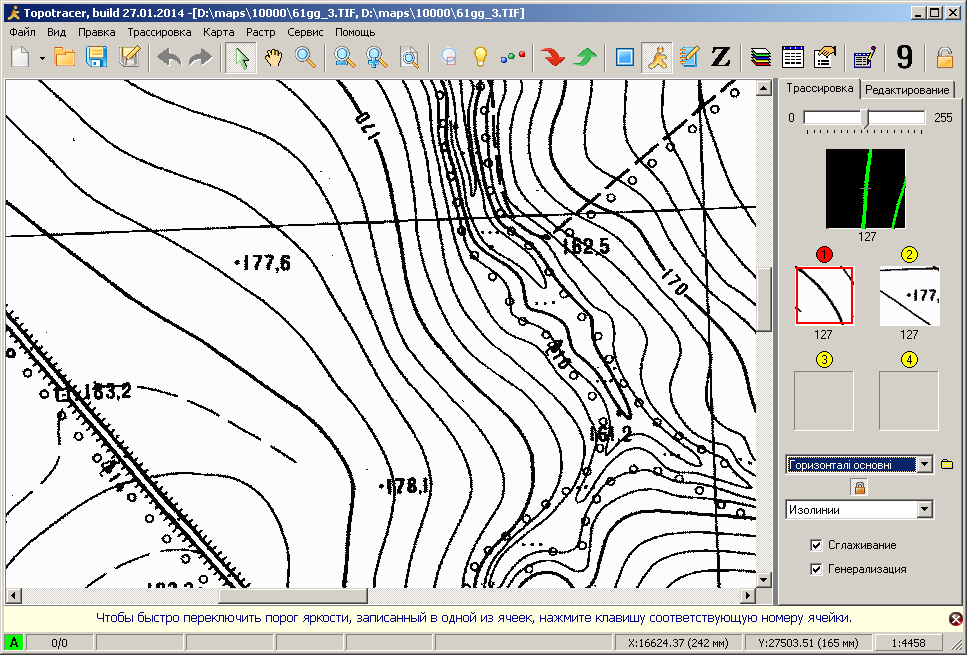

вид главного окна модуля представлен на Рис.C.3.
Программа обеспечивает удобную и быструю векторизацию следующих типовых элементов топографических карт:
- Изолинии
Изолинии (горизонтали) это прекрасный кандидат на автоматическую оцифровку. Программа умеет не только оцифровывать, но и сглаживать результирующую полилинию. Кроме того, доступен удобный инструмент, позволяющий автоматически присвоить оцифрованным горизонталям высоты.
Отметим, что модуль прекрасно справляется и с другими элементами, представленными на карте сплошной линией.
- Точечные контура
Имеются в виду контура, состоящие из цепочки точек, которые применяются на картах для изображения контуров растительности, лесов и прочих угодий. Способность программы оцифровывать данный тип линий может сильно упростить вашу работу.
- Отметки высот
Программа умеет отыскивать центр кружка, обозначающего отметку, и способна автоматически распознать цифры на изображении, подписывающие значение отметки. Распознанное значение отметки высоты передается в указанный оператором параметр оцифрованного объекта.
Преимущества использования модуля:
- Отличная интеграция с ПО Digitals
Результатом работы модуля является векторная карта в формате Digitals DMF, поэтому никаких трудностей с передачей данных в картографический редактор не предвидится.
- Простота
Чтобы начать трассировку, нужно выполнить всего лишь несколько простых предварительных шагов:
Открыть ориентированный растр.
Задать область трассировки.
Выбрать тип и слой трассируемых объектов.
- Инструментальная поддержка
Модуль предлагает ряд базовых инструментов, позволяющих осуществить редактирование собранных объектов, не обращаясь к услугам основного модуля Digitals - картографического редактора.
Подробную информацию об использовании модуля можно найти в справочной системе.
