Калибровка принтера

Современный принтер достаточно точное устройство, способное выдерживать заданные в карте размеры шрифтов и толщины линий. Тем не менее, печатающие устройства не идеальны при передаче длин линий. Особенно это становится заметно при печати листов больших форматов на плоттерах.

Чтобы компенсировать погрешности принтера, его можно откалибровать. Калибровку необходимо произвести один раз для каждого принтера или плоттера. Порядок калибровки следующий:

  1. Вызовите диалог калибровки принтера командой Файл > Калибровка принтера…. Пример окна показан на Рис.13.3.

  2. Выберите принтер с помощью кнопки Выбор.

  3. Задайте размер эталонной рамки. Разумеется, ее размер должен быть меньше листа бумаги.

  4. Нажмите кнопку Печать эталона. Программа напечатает рамку указанного размера.

  5. Измерьте длины сторон и диагональ распечатанной рамки и введите их значения в соответствующие поля ввода в группе Реальные размеры рамки. В окне справа программа отобразит расчитанные коэффициенты поправок. Нажмите кнопку Сохранить, чтобы запомнить эти параметры для последующего автоматического применения при печати.

  6. Чтобы проверить параметры, вы можете воспользоваться кнопкой Тест калибровки, которая напечатает ту же рамку с учетом расчитанных коэффициентов.

  7. Если все устраивает, закройте окно кнопкой Закрыть.

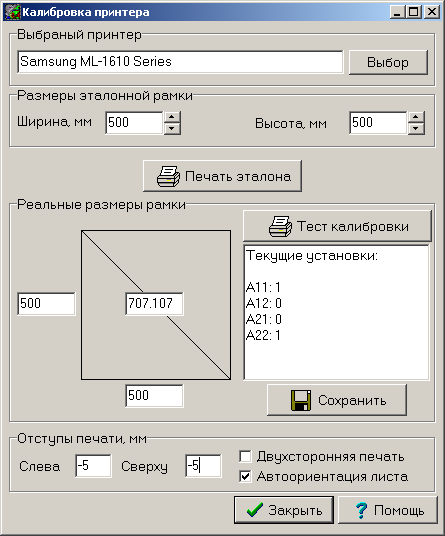

    Рисунок 13.3. Диалог “Калибровка принтера”

    Диалог “Калибровка принтера”
