Все постоянные элементы размещаются на слоях в статусе Видимый. Все эти элементы Digitals вставляет в документ “как есть”, поэтому здесь есть где развернуться вашей фантазии. Вы вольны использовать одиночные символы, полилинии и другие типы объектов, чтобы реализовать свою задумку.

Множество полезных элементов можно найти во включенных в поставку шаблонах документов, а также в шаблонах карт. Например, шаблон Normal.dmf содержит различные варианты штампов, реализованных в виде условных значков, знак север-юг и прочее.

Как правило, в шаблоне присутствует контур участка, который определяет будущее место расположения чертежа. Если чертеж вам не нужен, то расположите контур за пределами рамки карты, чтобы он не выводился на печать.

Некоторые шаблоны вообще не содержат плана участка, как, например, ныне устаревший шаблон Госакт (син) (лицевая).dmt. Данный шаблон просто извлекает информацию из параметров участка и располагает ее в текстовых элементах карты для последующей распечатки на бланке акта.

Контур участка в шаблоне собирается достаточно условно - обычно это просто прямоугольник. Также вы можете вынести относящиеся к участку подписи (например, длин линий и номеров точек). По их образцу будут выноситься подписи в реальном документе.

В шаблон можно вставить экспликацию. Если создавать ее в шаблоне не из чего, это можно сделать в реальной карте, а затем просто скопировать получившуюся таблицу в шаблон.

При необходимости, создайте для экспликации отдельный слой и настройте его стиль и шрифт по своему вкусу. Как изменить “шапку” экспликации мы рассматривали выше в разделе «Экспликация».

Объекту экспликации можно назначить произвольный параметр и вынести подпись. Таким образом создается заголовок, привязанный к таблице.

Вставка в шаблон таблицы смежников происходит аналогично экспликации. В таблице можно изменить способ маркировки линий смежеств. Это можно сделать, изменив первый столбец таблицы, например, написать “Від А до Б”, “А - Б” или другой вариант. Также вы можете указать конкретный параметр во втором столбце, вписав формулу - например, P[NM]. Отредактируйте содержимое таблицы соответствующим образом.

Объект таблицы смежников можно разместить на своем слое и вынести параметр (подпись) с заголовком таблицы. Например, это может быть подпись “ОПИС МЕЖ”.

Точно также можно вставить в шаблон таблицу с метрическими характеристиками. Вы можете использовать как стандартные варианты таблиц из меню Вставка > Таблица, так и таблицу Настраиваемая…. Опять таки, при желании, таблицу можно разместить на своем слое и вынести для нее подпись.

Для прорисовки стрелок программа использует слой с именем “Arrow”. Этому слою должен быть назначен условный знак типа Одиночный, который содержит изображение стрелки. Вы можете изменить форму стрелки по своему вкусу, изменив соответствующий значок в библиотеке условных знаков.

Если в шаблоне отсутствует слой “Arrow”, то программа прорисовывает стрелки на первом доступном слое обычной полилинией. Разумеется, первый вариант гораздо красивее, да и поворачивать стрелку в виде одиночного символа удобнее.

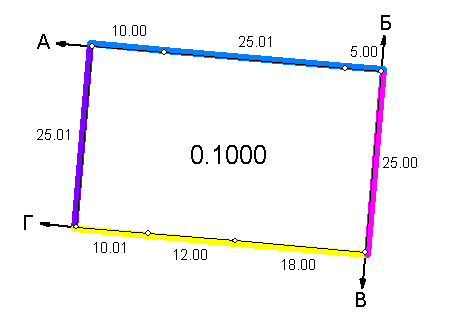

Нередко на чертежах требутся “оттенить” линии смежников цветом. Для этого в шаблоне должны присутствовать слои типа Полилиния с именами вида “Border 1”, “Border 2” и так далее. Каждому слою назначается свой цвет линии, всем слоям присваивается некая одинаковая толщина линии. Подобные слои можно увидеть, например, в шаблоне документа Госакт (син) 500 обратная.dmt.

Теперь, во время генерации документа, программа создаст полилинии вдоль контура участка (от стрелки до стрелки) на указанных выше слоях, примерно как на рисунке ниже.

OLE-объекты, такие как документы Word или Exсel, нередко используются в шаблонах документов в качестве постоянной части (подложки). Разумеется, что эти объекты должны находиться на слоях в статусе Видимый.

Например, в шаблоне Кадастровый план (A4) автомасштаб.DMT, фрагмент электронной таблицы с формой 6-зем служит фоном, поверх которого находятся “ячейки” - текстовые элементы Digitals с формулами внутри.

За формальным описанием функций мы снова отправляем читателя к разделу «Производные параметры» в Гл.6, «Классификатор». Здесь же мы рассмотрим примеры формул и функций из реальных шаблонов документов и дадим к ним короткие пояснения.
