Графический фрагмент

Команда Сервис > Графический фрагмент… позволяет получить прямоугольную область вокруг помеченного объекта карты в виде растрового изображения (думаю, вполне корректно назвать такой фрагмент карты выкопировкой).

Примечание

Внимательный читатель наверняка вспомнит, что для решения подобной задачи можно воспользоваться командами экспорта карты в один из растровых форматов. Преимущество графического фрагмента в том, что растр передается через буфер обмена. К тому же, данная команда не требует предварительной установки рамки карты на требуемую область.

Работа данной команды показана на примере на Рис.12.8. В данном случае формируется ситуационный план расположения некоего участка. Растр затем можно вставить в документ Word или в карту Digitals.

Вставляя растр в карту, его можно удобно “вписать” в предназначенный для схемы прямоугольный объект карты. Например, в шаблоне документа План отвода (А3) 1000.dmt, входящем в поставку, предусмотрена такая рамочка с заголовком “Схема розташування земельної ділянки”. Об этой возможности мы говорили в разделе «Вставка растров» в Гл.8, «Работа с растрами».

Пользоваться диалогом очень просто. Выберите подходящий Масштаб, Разрешение и установите желаемый Отступ от помеченного объекта. Нажмите кнопку Обновить и оцените полученное изображение в области просмотра. Если все устраивает, скопируйте растр в буфер обмена, нажав кнопку В буфер.

Примечание

В некоторых случаях не удается получить требуемые границы фрагмента с помощью только указания помеченного объекта и отступа. Можно посоветовать следующий трюк. Помечайте соответствующим образом установленную рамку карты или специально собранный для этой цели вспомогательный объект.

Вспомогательный объект следует собрать на слое с отсутствующим стилем линии. В этом случае ваш вспомогательный объект не отобразится на растре. Стиль линии, напомним, настраивается в Менеджере слоев.

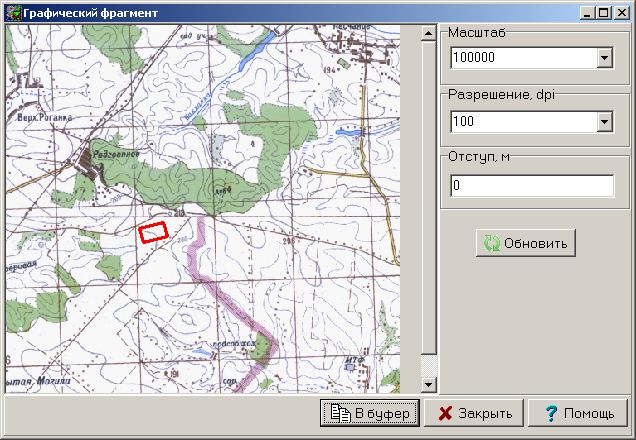

Рисунок 12.8. Диалог “Графический фрагмент”

Диалог “Графический фрагмент”
