Чтобы оценить, как должна выглядеть карта, собранная под
обменник формата IN4, откройте файл
Пример (2 участка).dmf из программной папки.

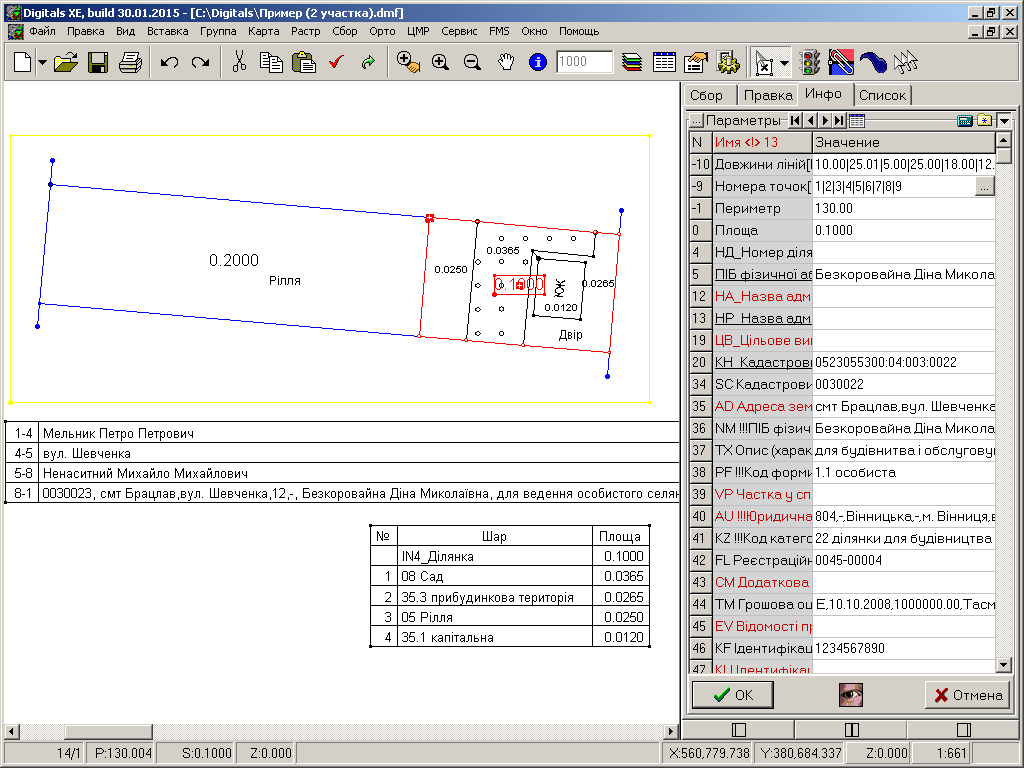

Примерный вид окна программы показан на Рис.12.3.
Примечание
Чтобы освоиться и лучше понять структуру карты, попробуйте пометить различные ее элементы. Обратите внимание на слой, в котором собран тот или иной объект, а также на его параметры.
Под участками размещены таблица смежников и экспликация. О них немного далее.
Дадим некоторые пояснения.
В карте в рамках одного квартала собрано два участка. Один из них на рисунке помечен - содержимое его параметров можно видеть в панели Инфо.
В каждом участке, в свою очередь, собраны угодия. В частности, обратите внимание, что угодие двор собрано с использованием “петли”, которая “обходит” жилой дом.
По периметру квартала собраны контура линий смежеств с указанием направлений на соседние участки (“усами”).
Примечание
О таблицах смежников и экспликации, которые можно видеть под планом на Рис.12.3, мы будем говорить подробнее далее в этой главе.
