Чтобы построить горизонтали, следует пометить сетку ЦМР или TIN и выполнить команду > . Перед построением программа запросит в диалоге сечение горизонталей в метрах.
Программа разместит построенные горизонтали на первом по порядку слое. Сразу после построения, не снимая пометки, их следует перевести на нужный слой.
После построения вы можете воспользоваться всеми доступными инструментами программы, чтобы довести горизонтали до окончательного вида. Напомним некоторые возможности:
Ручное редактирование узлов с возможностью включения режима на главной панели инструментов.
Автоматическое сглаживание помеченных горизонталей с помощью > .
Упрощение формы с помощью > или, напротив, добавление точек командой > .
Поиск кратных горизонталей с помощью диалога > с последующим перенесением на слой утолщенных горизонталей.
Расстановка бергштрихов соответствующим инструментом панели Сбор.
Вынос подписей высот горизонталей.
Все эти инструменты были рассмотрены в предыдущих главах.

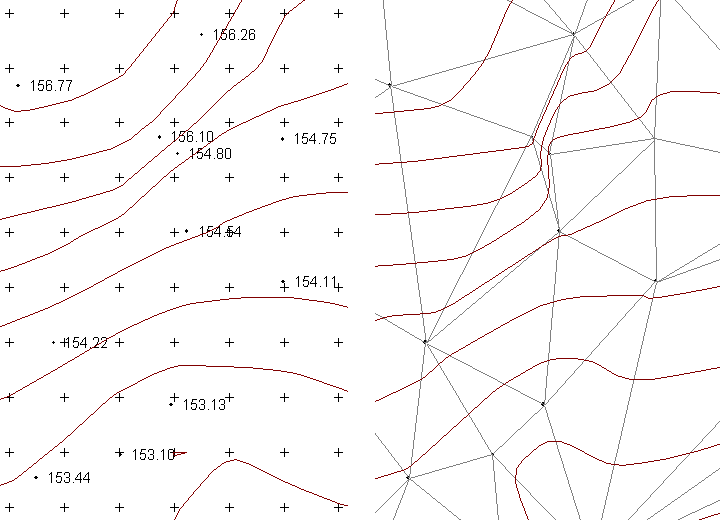

Ниже на Рис.10.1 вы можете видеть пример построения горизонталей из сетки ЦМР и TIN, созданных на основе одного и того же исходного набора пикетов.
В дополнение к сказанному, давайте рассмотрим еще несколько полезных команд из меню , предназначенных для работы с рельефом:
Команда предназначена для построения промежуточных горизонталей из уже существующих в карте, например, основных из утолщенных. Пометьте горизонтали, выполните команду и задайте сечение в диалоге. Программа проинтерполирует горизонтали, используя неявно построенную TIN.
Используется для сверки горизонталей с пикетами. Пометьте горизонтали, выполните команду и задайте допуск в диалоге. Программа пометит все “подозрительные” пикеты, которые для дальнейшего анализа лучше занести в группу.
Примечание
Команда ищет именно пикеты, то есть объекты на слое типа Пикет.
Также используется для сверки пикетов с горизонталями (но может использоваться и для сверки произвольных объектов). Пометьте объекты, выполните команду и укажите допуск. Будут замаркированы точки, отличающиеся от поверхности представленной горизонталями.
Команда находит пересечение помеченных объектов с горизонталями и заменяет высоту всех точек на высоту, вычисленную по горизонталям. Обычно используется для совмещения с горизонталями рек, ручьев и других водных объектов. Подобного результата можно достичь, применив линейное переприсвоение высот, о котором чуть ниже.
Обеспечивает монотонность убывания или возрастания высоты точек по ходу объекта, устраняя небольшие разбросы по высоте. Используется для коррекции контуров водных объектов, например рек.
