Вставить растр из файла можно командой меню > .

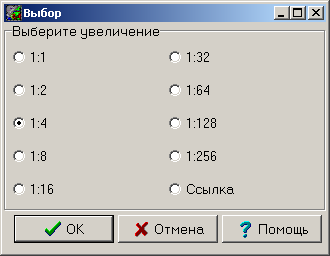

Команда открывает стандартный диалог открытия файлов, в котором можно выбрать один или несколько файлов в одном из поддерживаемых программой растровых форматов. После нажатия кнопки программа предложит выбрать требуемое увеличение растра в диалоге, пример которого приведен на Рис.8.4. Доступны варианты от 1:1, то есть в реальном масштабе, до 1:256.
После того, как выбран конкретный масштаб увеличения и нажата кнопка , программа сгенерирует и вставит в карту соответствующую уменьшенную копию растра. Если в растре присутствует пирамида изображений, изображение соответствующего масштаба будет взято из нее.
Предупреждение
Вставка в данном случае происходит физически, поэтому будьте осторожны с выбором масштаба увеличения. Если ваши растры действительно большого размера, то вставка их в карту приведет к непомерному росту размера файла и увеличению времени сохранения карты. Возможны также проблемы со стабильностью работы программы, особенно на маломощных системах.
Если в рассмотренном выше диалоге выбрать переключатель Ссылка, то растр будет вставлен в карту в виде активной ссылки (на форуме также встречается термин динамическая ссылка). Вставка по ссылке совершенно не влияет на размер файла карты (не больше, чем вставка полигона из четырех точек), а чтение растров “на лету”, с учетом наличия пирамиды, позволяет сохранить хорошую скорость работы.
Примечание
Вставка в виде активной ссылки возможна только для растров, не имеющих поворота относительно осей системы координат самой карты, например, ортофотопланов. При необходимости, вы можете получить такой растр из любого ориентированного, выполнив операцию трансформирования. Об этом подробнее далее в этой главе.
Отображение растра, вставленного по ссылке, можно включать и отключать. Для этого следует:
Пометить контур растра в карте.
Вызвать контекстное меню правой кнопкой мыши и включить галочку напротив пункта . Аналогично производится отключение отображения растра.
Использование активных ссылок позволяет вставлять в карту целые поля растров и подключать их по мере надобности. Таким образом, например, можно организовать базу топографических материалов, размещенных на сервере, предоставив доступ к ним из локальной сети.
При вставке по ссылке, программа создает параметр “Raster Image” типа Файл и назначает данный параметр слою, содержащему растровые изображения. Для каждого растра, вставленного по ссылке, программа хранит в этом параметре путь к файлу на диске.
В том случае, если требуется переместить растры, можно откорректировать путь к ним, отредактировав содержимое данного параметра в панели Инфо или с помощью средств замены текста в окне > .
Перемещая карту, содержащую активные ссылки, на другой компьютер, следует позаботиться и о перемещении растров, либо организовать доступ к последним через сеть.
Растр, допускающий вставку по ссылке, можно вставить и в режиме выбора конкрентного масштаба. В этом случае сохраняются преимущества обоих подходов:
сразу после вставки, растр будет отображаться с качеством отображения, соответствующим выбранному уменьшенному масштабу, что экономит размер файла карты, и, в то же время, позволяет увидеть содержимое растра в “грубом” качестве;
вместе с тем, всегда есть возможность включить из контекстного меню и отобразить растр полноценно.
