Инструмент предназначен для проверки корректности состыковки объектов карты друг с другом. При необходимости, инструмент позволяет сразу исправить найденные ошибки. Порядок работы следующий:
Выполните команду > .
В открывшемся диалоге, пример которого показан на Рис.7.19, укажите величину допуска несостыковки в метрах и дополнительные опции.
Названия опций говорят сами за себя. Отметим только, что с помощью галочки Добавлять узлы включается режим, в котором программа будет автоматически добавлять недостающие узлы в месте состыковки при нажатии кнопки (о ней чуть ниже).
Примечание
Перед запуском контроля узлов имеет смысл скрыть те слои, объекты которых не должны участвовать в проверке (например, элементы рельефа). Зону проверки можно ограничить. Для этого следует собрать вокруг нее полигон, пометить его и выполнить команду > .
Для того, чтобы найденные ошибки лучше читались в рабочем окне карты, рекомендуется установить режим просмотра или даже .
Нажмите . Программа проанализирует всю карту (или только помеченные объекты, если включена соответствующая галочка) на предмет поиска несостыковок узлов. Если ошибки найдены, то откроется панель, с помощью которой их можно просмотреть и исправить.

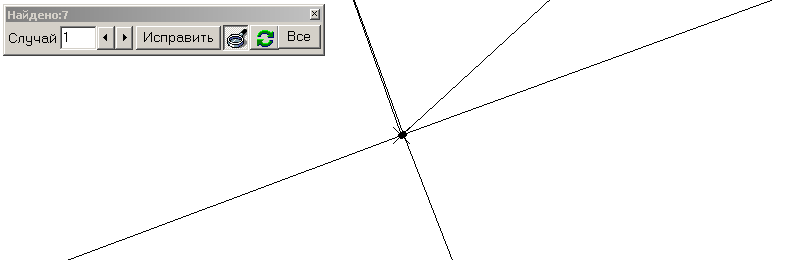

Фрагмент рабочего окна карты вместе с открытой панелью найденных ошибок приведен ниже на рисунке. Как можно видеть, найденные ошибки отображаются в карте небольшими крестиками. Количество найденных ошибок показано в заголовке панели.
Используйте кнопки со стрелками
, чтобы
перейти к следующей или предыдущей ошибке. При этом помеченный
крестиком ошибочный узел будет позиционироваться в центр рабочего
окна карты.Начальный масштаб изображения в окне регулируется кнопкой с лупой
. Масштаб можно
изменить привычным образом: клавишами + (плюс)
- (минус) или соответствующими инструментами на
главной панели.Исправьте ошибку путем прямого редактирования карты или нажав кнопку . В последнем случае программа сама вычислит некое усредненное положение узла в данной позиции карты и выполнит автоматическую состыковку.
Перейдите к следующей ошибке, проанализируйте и исправьте ее.
При необходимости, операцию контроля узлов можно повторить, нажав кнопку
на панели.Если вы доверяете автоматической коррекции ошибок, нажмите кнопку .
Выйти из режима контроля узлов можно, закрыв панель либо отключив в главном меню галочку > .
