Чтобы создать знак с чистого листа, выполните одно из следующих действий:

В ответ программа добавит пустой знак в конец каталога и автоматически перейдет в режим Правка, переключившись на соответствующую закладку боковой панели.

Чтобы отредактировать существующий знак, выберите его в каталоге и переключитесь в режим редактирования Правка. Также перейти в режим редактирования можно, пометив один из элементов знака в рабочем поле (о пометке немного ниже). Окно в режиме редактирования показано на Рис.6.12.

Вновь созданному знаку нужно присвоить тип, установить размеры и точку привязки. (Разумеется, не запрещается изменить все эти свойства и в случае редактирования существующего знака.)

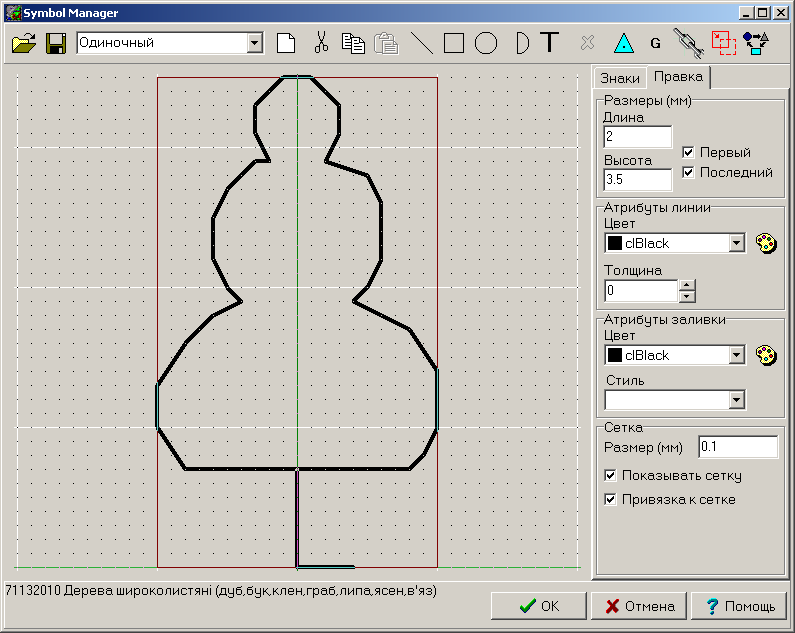

Рисунок 6.12. Менеджер условных знаков в режиме правки

Менеджер условных знаков в режиме правки
