Изменяет порядок следования точек в объекте на обратный.

Полезен при коррекции объектов с линейными условными знаками, имеющими элементы, которые должны располагаться по определенной стороне, например, знаков ограждений. Также с помощью данной команды можно поменять местами верхнюю и нижнюю бровки откоса, собранного полилинией с разрывом.

Соединяет или разъединяет первую и последнюю точку в объекте, превращая полилинию в полигон и наоборот.

Команда может быть полезной при редактировании полигонов.

Соединяет две и больше помеченные полилинии в одну. Конечные точки полилиний должны совпадать друг с другом в пределах точности карты. Противоположной командой является команда контекстного меню узла Разделить объект.

Если точки не совпадают, соединение происходит через вставку признака разрыва. Типичным применением команды в этом качестве является соединение верхней и нижней бровок откоса. Разъединить объект с разрывом на части можно командой Разделить, о которой чуть ниже.

Инструмент предназначен для автоматического вырезания из полигона внутренних областей. Результатом работы будет полигон с “дырками” (реализованый как объект с разрывами).

Чтобы применить инструмент, достаточно пометить внешний контур, внутренние контура программа найдет сама. При этом действуют следующие правила включения контуров:

Разделяет объект с разрывами на составные части. Может применяться как к полилиниям, так и к полигонам.

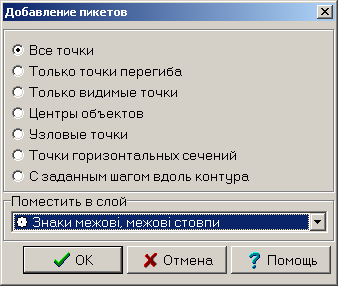

Позволяет добавить в карту точечные объекты, используя геометрию помеченного объекта. Команда открывает диалоговое окно, показанное на Рис.5.7, в котором можно выбрать следующие опции:

Рисунок 5.7. Диалог “Добавление пикетов”

Преобразует полилинию в полосу заданной ширины. Ширина запрашивается в диалоге. Объект можно разделить на две параллельные линии сразу после преобразования, применив инструмент Разделить.

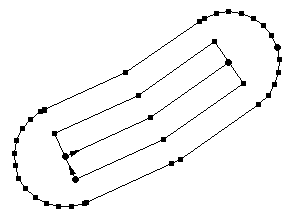

Если в диалоге запроса ширины указать галочку Создавать буферную зону, то будет отстроена буферная зона двойной ширины и закруглениями на конечных точках полилинии с радиусом, равным ширине. Пример ниже на рисунке.

Изменяет порядок следования точек в объекте таким образом, чтобы они располагались по часовой стрелке. Часто применяется в паре с командой контекстного меню узла Начать отсюда.

Требование порядка “по часовой” типично для ГИС, а также является нормой при составлении каталогов координат в землеустройстве.

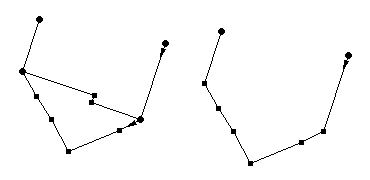

Позволяет заменить часть объекта на другую. Пометьте две полилинии: исходную и заменяющую часть контура. Заменяющая должна быть пристыкована к исходной. Пример ниже на рисунке.

Объединяет два полигона в один.

Создает объект на пересечении двух полигонов.

Вычитает из первого помеченного полигона ту его часть, которая перекрывается вторым. Здесь важен порядок пометки.

Команда похожа на построение буфера командой Линия в полосу, но отступ на заданную ширину строится в одну сторону. Ширина запрашивается в диалоге.

Команда позволяет производить построение не только для помеченного объекта в целом, но и для маркированных линий. В этом случае строится полигон, базирующийся на замаркированном фрагменте, направленный в требуемую сторону. Например, таким образом можно отстроить дорогу определенной ширины вдоль контура поля при распаевке.

Позволяет сдвинуть координаты Z объекта на определенную величину. Полезна в режиме стереосбора и при точных построениях по высоте.

Исправляет углы объекта на прямые, если это разрешает точность карты. Команда является ручным аналогом настройки Автоматическая ортогонализация, рассмотренной в разделе «Настройки режима Сбор» в этой главе.

Позволяет “вырезать” внутренние контура полигона без вставки разрывов и, соответственно, без образования сложных полигонов. Полигоны с петлями применяются в устаревшем ныне формате обменных файлов IN4, который не позволяет описывать полигоны с внутренними областями принятым в ГИС способом (то есть сложным полигоном).

Позволяет обрезать полигон пересекающей линией. У команды также есть второе (на самом деле, основное) предназначение - она применяется при изготовлении ортофотомозаики для обрезки растров (точнее, маскировки частей растров) вставленных по ссылке. О вставке растров читайте в Гл.8, «Работа с растрами».

Позволяет расставить точечные знаки на некотором расстоянии от линейного контура.

Например, это могут быть внемасштабные знаки зданий, которые требуется немного отодвинуть от линии улицы, чтобы улучшить читаемость карты. Пометьте здания и линию улицы и активируйте команду. В диалоге задайте расстояние от контура.

Смотрите также команду Символ вдоль контура ниже.

Разрезает полигон на части пересекающими полилиниями. Части сохраняются в виде полигонов. Пометьте секущие полилинии и полигон перед выполнением данной команды.

Разбивает полигоны и полилинии на части в местах их пересечений друг с другом. Части становятся полилиниями. Пометьте секущие полилинии и разбиваемый объект перед выполнением команды.

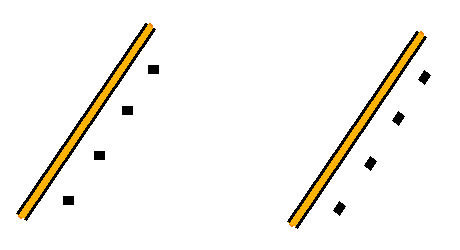

Позволяет повернуть точечные знаки вдоль некоторого контура. Применяется, например, для ориентирования внемасштабных знаков зданий вдоль улицы.

Пометьте здания и линию улицы, активируйте команду и задайте относительный угол поворота в диалоговом окне. Например, значение 0 повернет значки “Окремі будівлі не видатні позамасштабні” из шаблона Sl10000.dmf параллельно шоссе, как показано на рисунке ниже.

Повторяет команду Реверс, рассмотренную выше, но работает для маркированных точек, меняя порядок их следования на противоположный.

На первый взгляд, найти применение данной команде сложно, ведь в большинстве случаев нам достаточно функциональности, предлагаемой командой Реверс из группы Операции с объектами. Тем не менее, команда может пригодиться для коррекции линейно-масштабируемых знаков. Например, если замаркировать верхнюю бровку откоса и поменять направление ее точек, то в некоторых случаях, когда откос достаточно сложной формы - это может помочь красивее уложить штрихи условного знака.

Открывает уже знакомое нам окно свойств объекта со списком координат точек.

Позволяет откорректировать высоты точек объектов, изменив их на текущую высоту. Применяется в основном при стереосборе. Команда активирует специальный режим работы со своим курсором в форме указывающей руки. Находясь в данном режиме, вы можете присвоить точкам новую высоту, последовательно “прощелкивая” их.
