Эта команда имеет такие варианты засечек:
Засечки|Точки по промерам
Позволяет добавить новую точку по известным расстояниям (промерам) к двум или трем существующим точкам.
Последовательность действий:
1) Переключиться в режим Сбор.
2) Собрать новый объект, состоящий из двух (трех) точек, расстояния к которым известны.
4) Переключиться в режим Правка.
5) Пометить созданный объект.
6) Выполнить команду Засечки|Точки по промерам.
Программа запросит расстояния к точкам, которые необходимо указать в порядке их регистрации.
Если построение выполняется по двум промерам, то будут созданы две точки пересечения, одну из которой нужно будет удалить стандартными средствами.
Засечки|Угловые пересечения
Используется для определения расстояний, недоступных для непосредственного измерения (например, когда при измерении встречается река, овраг и т.д.).
Последовательность операций следующая:
1) Пометить объект, на котором будут построены засечки.
2) Пометить базовую линию, от которой будут откладываться углы засечек;
3) Вызвать команду Вставка|Засечки|Угловые пересечения;
4) в появившемся окне ввести список углов (отложенных от базовой линии).

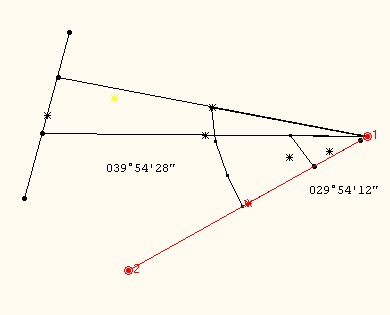

Схема построения угловых пересечений приведена на рисунке:
Засечки|Метод перпендикуляров
Используется при съемке вытянутых объектов, например, каналов, дорог, а также при городских съемках.
Последовательность операций при построении засечек методом перпендикуляров следующая:
1) Пометить объект из 2 точек, задающий базовое направление засечки.
2) Вызвать команду Вставка|Засечки|Метод перпендикуляров.
3) В появившемся диалоге задать расстояние и направление, в котором нужно отложить точки.
Засечки|Вписанная дуга
Для вставки дуги пометьте объект и замаркируйте одну из его точек (пересечение касательных к дуге).
Программа построит вписанную дугу из предыдущей точки к следующей.
Засечки|Описанная дуга
Для вставки дуги пометьте объект и замаркируйте одну из его точек (середина дуги).
Программа построит дугу, проходящую через 3 точки (предыдущую, текущую и следующую).
Засечки|Точки вдоль контура
Используется при проектировании железных, автомобильных дорог (создание отводов).
Последовательность операций при этом следующая:
1) Пометить объект.
2) Маркировать начальную точку (если не замаркирована, то засечки будут строиться от первой точки).
3) Вызвать команду Вставка|Засечки|Точки вдоль контура.
4) Задать расстояние вдоль контура, на котором необходимо отложить точку. Можно задать список расстояний, разделенных пробелами, где первое расстояние отсчитывается вдоль контура, а все последующие по перпендикуляру (+ вправо, - влево).
Засечки|Дуга по радиусу
Используется при проектировании железных, автомобильных дорог.
Последовательность операций при этом следующая:
1) Пометить объект.
2) Маркировать точки, начала и конца дуги.
3) Вызвать команду Вставка|Засечки|Дуга по радиусу.
4) Задать радиус дуги, который может быть положительным (дуга по часовой стрелке) или отрицательным (против часовой стрелки).
