Урок 1. Расчет полевой съемки

Расчет теодолитных ходов и тахеометрических съемок выполняется в модуле Geodesy. Это отдельный компонент со своим окном, меню и панелью инструментов.

Запускаем модуль Geodesy

Это можно сделать одним из следующих способов:

Импортируем измерения

  1. Выберите Файл > Открыть… из главного меню.

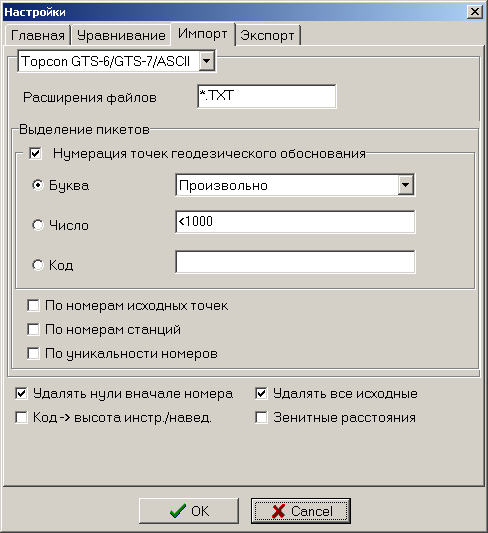

  2. В диалоге Открыть файл… щелкните кнопку Опции… и настройте параметры импорта, как показано ниже на рисунке. Подтвердите настройки, щелкнув OK.

  3. Выберите тип файла Topcon GTS-6/GTS-7/ASCII и укажите файл pole.txt из папки Урок1. Нажмите Открыть.

    Программа спросит, следует ли сохранить изменения в текущем файле (вероятно, пустом). Ответьте Нет.

  4. Откроется окно Измерения, предназначенное для редактирования зарегистрированной в поле информации. Просто закройте его.

    Программа предложит сохранить измерения в файл GDM. Нажмите Нет.

  5. Сохраним наш файл во внутреннем формате программы. Выберите Файл > Сохранить из главного меню, убедитесь в том, что тип файла установлен как Файл сети (.GDS) и нажмите ОК.

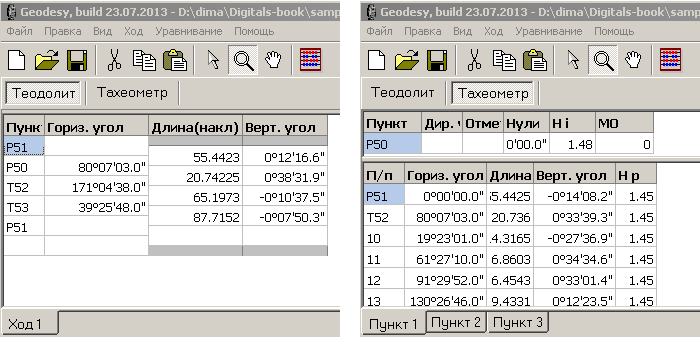

    Как можно видеть на левой панели, программа автоматически распознала один теодолитный ход (кнопка Теодолит) и три станции тахеометрической съемки (кнопка Тахеометрия).

  6. Загрузим координаты исходных точек хода. Выберите Файл > Загрузить опору… из главного меню, установите тип файла TXT, укажите файл opora.txt и нажмите Открыть.

    Откорректировать опору можно в окне Исходные данные…, которое вызывается из меню Ход.

  7. Расчитаем ход. По умолчанию программа выполнит расчет автоматически. Если автоматический расчет отключен в настройках, то выполнить его вручную можно кнопкой Вычислить, расположенной на главной панели инструментов.

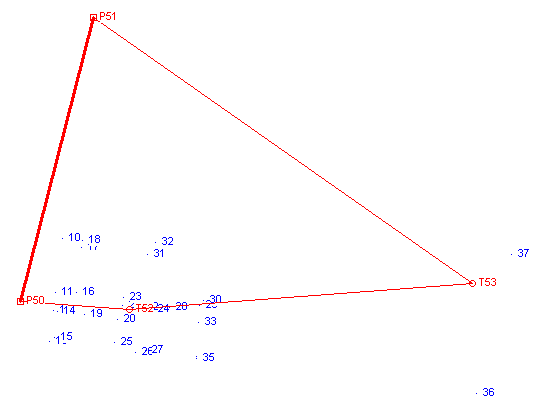

    Если все сделано правильно, то схему хода и пикеты тахеометрической съемки можно увидеть в основном окне.

Экспортируем результат в карту

  1. Выполните Файл > Экспорт > Пикеты… из главного меню. В появившемся диалоге Данные для экспорта укажите Все ходы и Все станции и нажмите ОК. В диалоге Сохранить как оставьте имя файла pole, укажите тип файла DMF файлы. Модуль Geodesy сохранит файл на диск и автоматически откроет его в окне картографического редактора Digitals.

  2. Закройте модуль Geodesy, он нам больше не понадобится. При необходимости, сохраните файл.

Рассмотрим подробнее, что у нас получилось

В окне картографического редактора Digitals выполните команду Правка > Пометить > Слои…, которая вызывает соответствующий диалог.

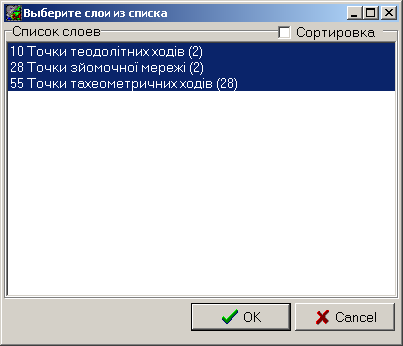

Как можно видеть, геодезическая съемка экспортирована в карту на три различных слоя:

Слой “Точки теодолітних ходів”

Данному слою присвоен стандартный условный знак большого кружка с четырьмя штришками.

Слой “Точки зйомочної мережі”

Объекты данного слоя стандартно отображаются в виде квадратиков.

Слой “Точки тахеометричних ходів”

Отображаются в виде маленьких кружков.

В скобках после названия слоя указано количество объектов на данном слое. Общая сумма объектов на всех слоях (в данном случае 32, можете проверить) совпадает с указанной в строке статуса в первой информационной панели. Нажмите Отмена, чтобы выйти из диалога выбора слоя.

Подпишем номера точек

  1. Пометьте все объекты карты кнопкой Пометить все на главной панели инструментов.

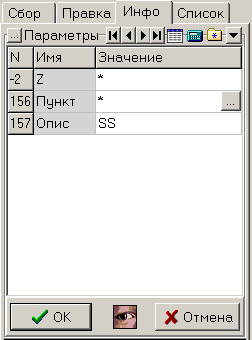

  2. Перейдите на панель Инфо. Установите курсор в поле Значение параметра “Пункт” и нажмите кнопку Создание/удаление подписей.

  3. В появившемся окне Менеджер подписей в группе Типовые шаблоны нажмите кнопку Пикет, чтобы установить параметры будущих подписей. Нажмите кнопку Создать.

    Программа вынесет подписи номеров точек съемки на карту.

  4. Нажмите кнопку Снять пометку на главной панели инструментов, чтобы отменить выбор объектов.

  5. Сохраните карту кнопкой Сохранить.
